1.2311
Lessico dell'acciaio
1.2311 40 CrMnMo 7
1.2311 (40 CrMnMo 7)
AISI P 20
| Composizione chimica in % | C | Si | Mn | P | S | Cr | Mo | Ni | Cu |
|---|---|---|---|---|---|---|---|---|---|
| 0,38 | 0,40 | 1,43 | 0,012 | 0,071 | 1,82 | 0,17 | 0,16 | 0,11 |
Acciaio per stampi medi e grandi per materie plastiche. Dato che nello stato di consegna questo materiale è prebonificato a 950 - 1.150 N/mm², è anche adatto per componenti meccanici in generale. Da un confronto risulta che il 1.2312 è più facile da lavorare grazie al tenore di zolfo, ma non è lucidabile. Il 1.2311 può essere sottoposto a lucidatura e fotoincisione. Entrambi i materiali possono essere soggetti a nitrurazione gassosa e in bagno di sali.

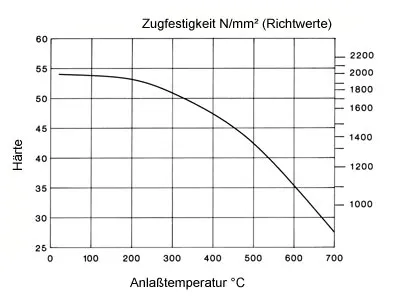

Diagramma di rinvenimento
- Temperatura di tempra: 850°C
- Sezione del provino: quadro, 50 mm
Trattamento superficiale
- Nitrurazione:

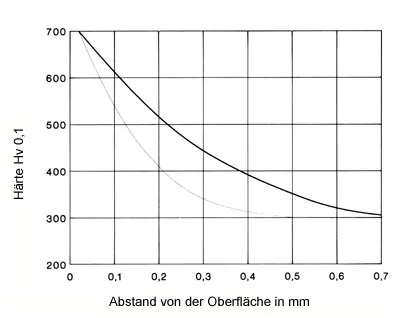

- Gradiente di durezza nello strato nitrurato
- -- nitrurazione gassosa in atmosfera di ammoniaca, 50 ore a 520° C
- ––– nitrurazione in bagni di sale (procedimento Tenifer), 2 ore a 570°C

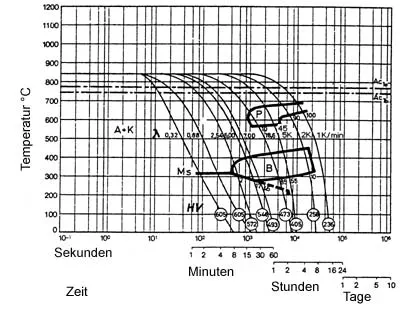

Diagramma di trasformazione per raffreddamento continuo
- Temperatura di austenizzazione: 840°C
- Tempo di mantenimento: 15 minuti

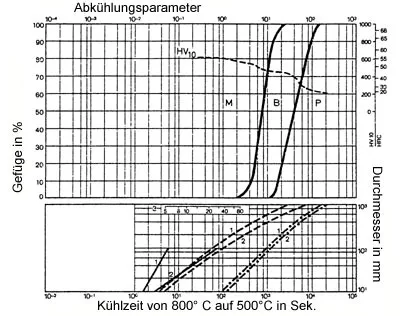

Diagramma quantitativo dei costituenti strutturali
- -- raffreddamento con acqua
- ------- raffreddamento con olio
- – • – raffreddamento con aria
- 1...bordo del pezzo
- 2...centro del pezzo
- 3...provino Jominy: distanza dalla superficie frontale
