Lessico dell'acciaio
1.2379 X 153 CrMoV 12
1.2379 (X 153 CrMoV 12)
AISI D2, BS BD2, AFNOR Z160CDV12
| Composizione chimica in % | C | Si | Mn | P | S | Cr | Mo | Ni | V | W |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,52 | 0,34 | 0,27 | 0,020 | 0,013 | 11,37 | 0,75 | 0,19 | 0,88 | 0,19 |
Acciaio da utensili per lavorazioni a freddo adatto alla realizzazioni di utensili da taglio ad alte prestazioni dimensionalmente stabili, dotato di buona tenacità e massima resistenza all'usura.
Questo materiale è disponibile come materiale grezzo (tondo e piatto), come acciaio piatto di precisione, come VarioPlan, come VarioPlan con spessore lavorato di precisione, come VarioRond, semilavorato realizzato in base alle indicazioni del cliente e come blocco per erosione temprato o non temprato.
Il 1.2379 è un acciaio ledeburitico al 12% di cromo che richiede un trattamento termico di alto livello. La temperatura di tempra è superiore ai 1.000° C. In ragione della sua resistenza all'usura, allo stato temprato questo materiale è relativamente difficile da lavorare.
- Temperatura di austenizzazione: 1020°C
- Tempo di mantenimento: 30 minuti

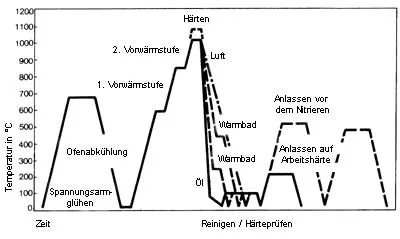

Schema del trattamento termico

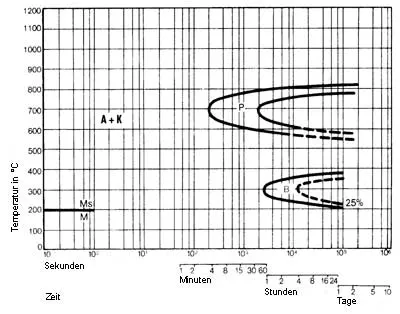

Curva di Bain TTT isoterma

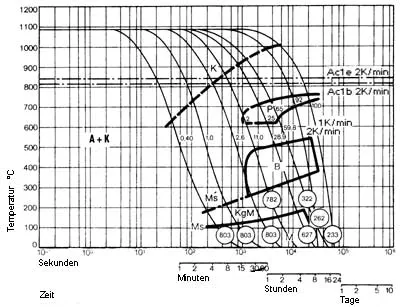

Diagramma di trasformazione per raffreddamento continuo
- Temperatura di austenizzazione: 1080°C
- Tempo di mantenimento: 30 minuti
Durezza in HV
- 2...100 costituenti strutturali in %
- 0,40...59,8 temperatura di raffreddamento, vale a dire durata del raffreddamento 800 - 500°C
- in s x 10 (alla -2)
- 2...1 K/min velocità di raffreddamento in K/min nel range 800°C
- - 500°C
- Ms'-Ms...range della formazione di martensite sui bordi dei grani
- KgM...martensite sui bordi dei grani

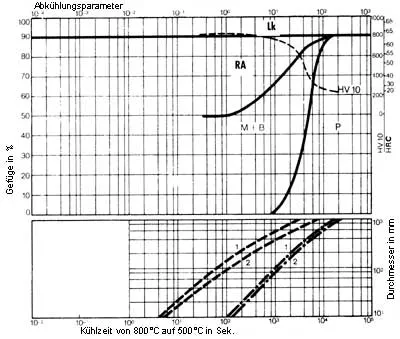

Diagramma quantitativo dei costituenti strutturali
- Lk...carburi ledeburitici
- RA...austenite residua
- B...bainite
- P...perlite
- K...carburi
- ------- raffreddamento con olio
- – • – raffreddamento con aria
- 1...bordo del pezzo
- 2...centro del pezzo

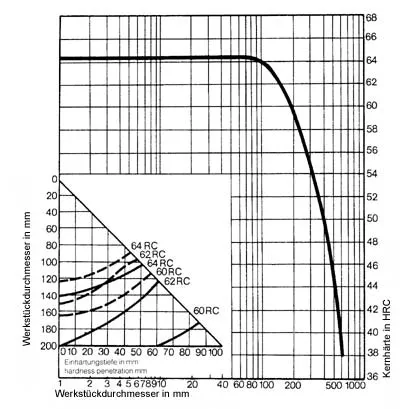

Durezza a cuore e profondità di indurimento in funzione del diametro del pezzo

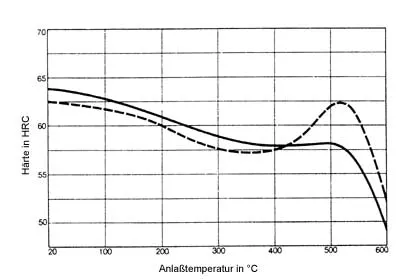

- Temperatura di tempra: 1030°C
- Mezzo temprante:
- ______ olio
- -------- aria
