VARIODUCT - GUIDE TEMPRATE DA INCOLLAGGIO

Che si tratti della costruzione di nuove macchine o del loro Retrofitting, vengono usate con successo le guide temprate da incollaggio VARIODUCT.
Queste guide hanno uno spessore standard di 4mm, delle larghezze standard a scelta e una lunghezza a scelta che viene troncata attraverso una mola a disco in CBN.
Su richiesta possono essere eseguiti anche smussi sulla lunghezza fino ad un massimo di 2x45° al fine di permettere alla guida di essere collocataed eventualmente incollata all'interno di alloggiamenti annegati nella struttura della macchina.

VarioDuct è fornibile in larghezze standard: 20, 25, 30, 35, 40, 45, 50, 55, 60 e 80mm.

Materiale: 1.2842 / 90MnCrV8, tempra integrale a 50 - 62 HRC.
Lato superiore guida: finemente rettificata, Ra = 0,8 μm
Lato inferiore e larghezza guida: rettifica incrociata, Ra = 6 μm (ruvifo per incollaggio)
Lunghezza: a libera scelta tra 100 e 3.100mm, in opzione con la rettifica in testa


clicca qui e calcola le tue guide temprate da incollaggio

VarioDuct, guida temprata da incollaggio nella guida del tavolo

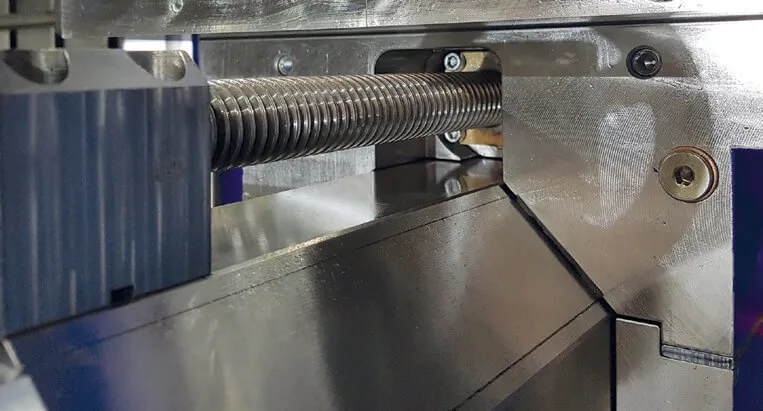

VarioDuct, guida temprata da incollaggio in stato montato. La superficie di guida dell'asse Y per il movimento del tavolo è ben visibile. Sopra si può riconoscere la vite di azionamento.
Testa della fresa, regolabile verticalmente

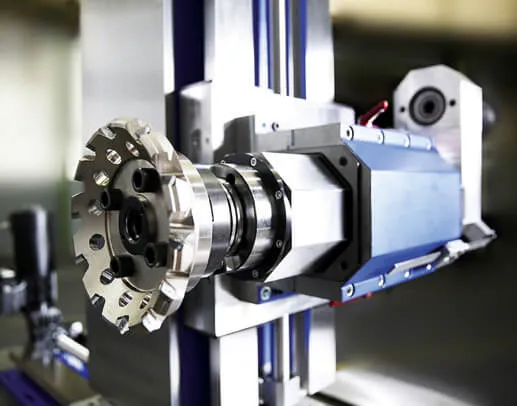

Immagine di un dispositivo di fresatura leggero. La possibilità di regolazione verticale della testa della fresa è ben visibile. Le guide sono realizzate con profili VarioDuct.

Descrizione delle opzioni sugli smussi della lunghezza:

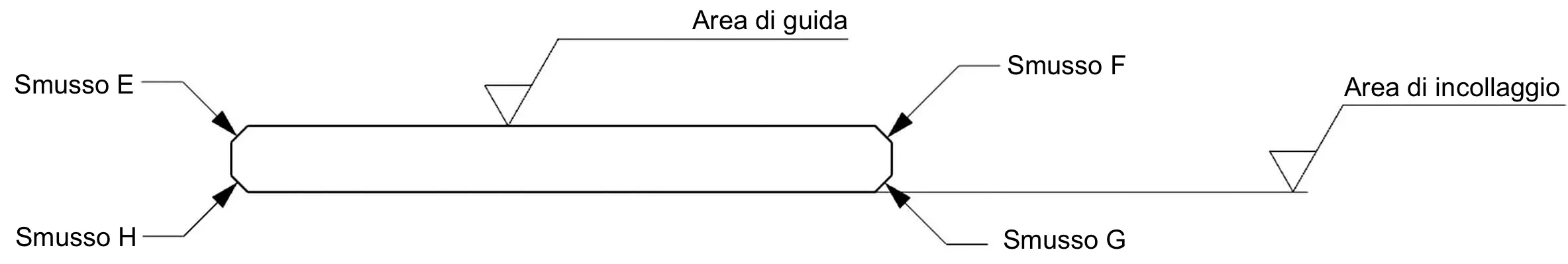

VarioDuct, guida temprata da incollaggio. Rappresentazione schematica del lato frontale con definizione degli smussi opzionali sui bordi longitudinali, nonché della superficie di incollaggio e della superficie di guida. Schizzo di una guida da incollaggio, lato frontale

Esecuzione:

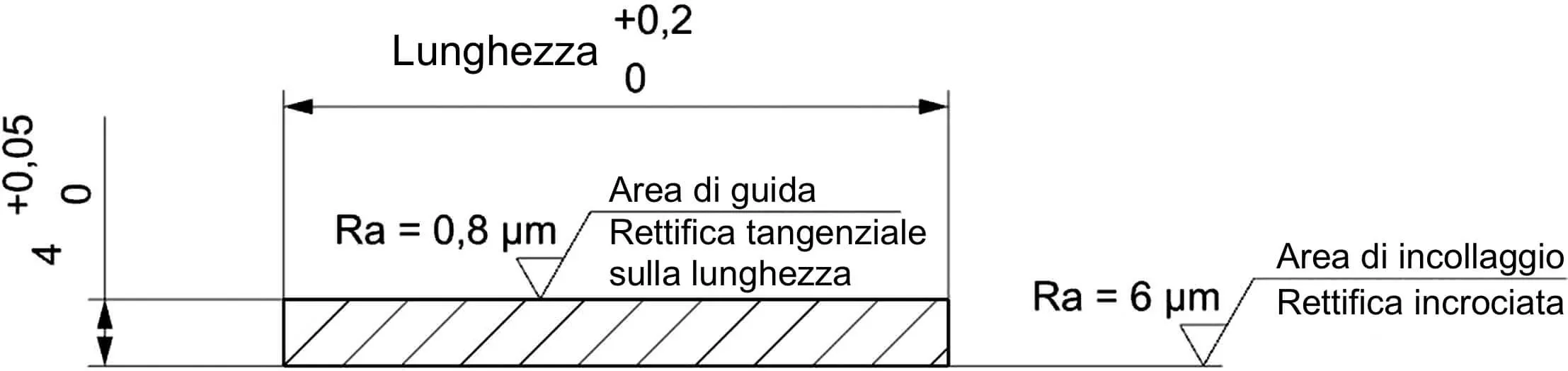

VarioDuct, guida temprata da incollaggio, rappresentazione schematica dell'esecuzione generale. Spessore 4 mm +0,05/-0 mm, tolleranza della larghezza +0,2/-0 mm (ci sono diverse larghezze), superficie di guida rettificata longitudinalmente con una rugosità di Ra 0,8 µm, superficie di incollaggio rettificata incrociata con una rugosità di Ra 6 µm. Schizzo VarioDuct, esecuzione generale

Esempio di montaggio sul bordo:

lo smusso E e lo smusso G vengono selezionati mentre gli angoli F e H restano a spigolo vivo

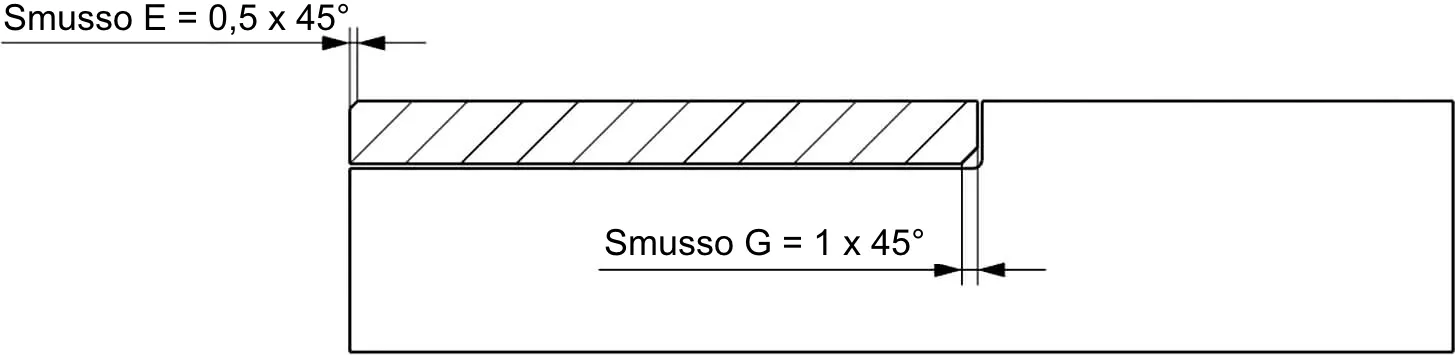

VarioDuct, guida temprata da incollaggio, rappresentazione schematica dell'esempio di montaggio sul bordo. Sono mostrati 2 smussi diagonalmente opposti. Schizzo VarioDuct, esempio di montaggio sul bordo

Esempio di ordinazione:

VarioDuct, 40 x 4 x 1.000mm, smusso E = 0,5mm, smusso G = 1mm, bordi sulla lunghezza rettificati

Esempio di montaggio nella scanalatura con guida laterale e appoggio:

lo smusso G e lo smusso H selezionati, mentre gli spigoli E e F restano a spigolo vivo

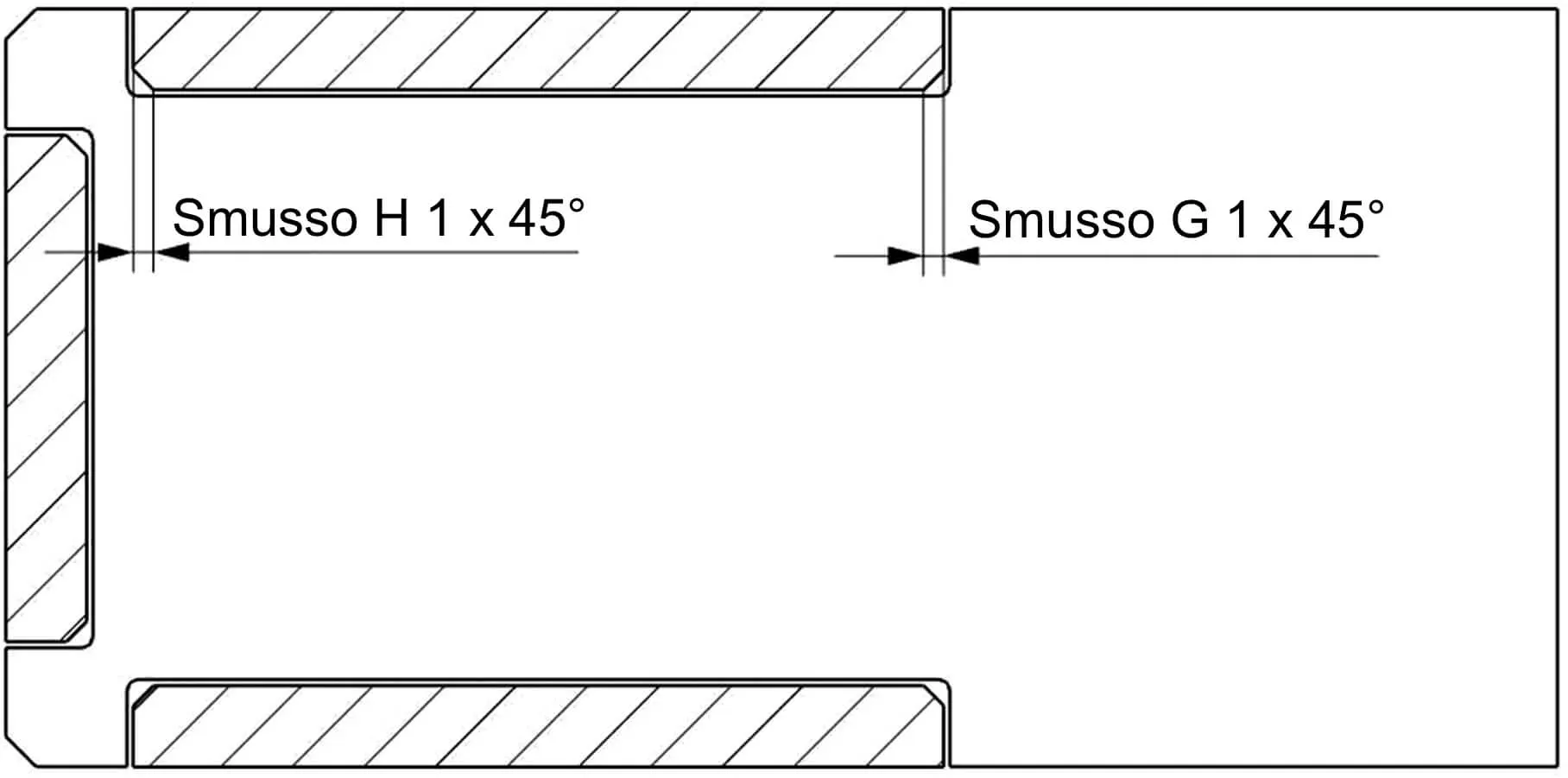

VarioDuct, guida temprata da incollaggio, rappresentazione schematica dell'esempio di montaggio in scanalatura con guida laterale e appoggio inferiore. Sono mostrati gli smussi sulle guide da incollaggio corrispondenti alle scanalature preparate. Schizzo VarioDuct, esempio guida a 3 lati

Esempio di ordinazione:

2 pezzi VarioDuct, 40 x 4 x 1.800mm, smusso G = 1mm, smusso H = 1mm
1 pezzo VarioDuct, 25 x 4 x 1.800mm, smusso G = 1mm, smusso H = 1mm

clicca qui e calcola le tue guide temprate da incollaggio

Disponibile tra l'altro nei materiali:

Download

VarioDuct - strisce adesive indurite
