1.2767
Lessico dell'acciaio
1.2767 45 NiCrMo 16
1.2767 (45 NiCrMo 16)
AFNOR 435 NCD 5
| Composizione chimica in % | C | Si | Mn | Cr | Mo | Ni |
|---|---|---|---|---|---|---|
| 0,45 | 0,20 | 0,40 | 1,30 | 0,30 | 4,00 |
Acciaio per lame per cesoie a freddo, utensili di improntatura a freddo e utensili per coniatura altamente sollecitati nonché per la produzione di stampi per materie plastiche.

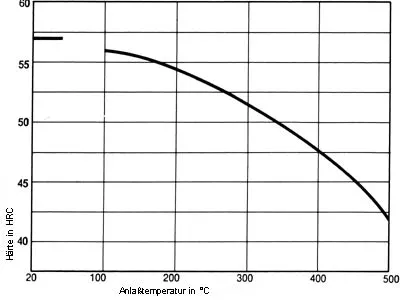

Diagramma di rinvenimento
- Temperatura di tempra: 850°C
- Sezione del provino: quadro, 20 mm

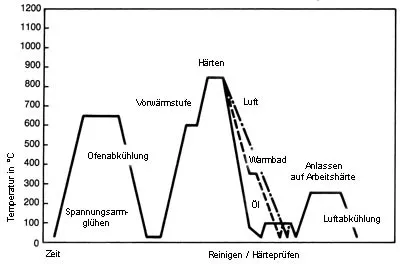

Schema del trattamento termico
Saldatura di riparazione
Come avviene in generale per gli acciai da utensili, la saldatura comporta un rischio di cricche.

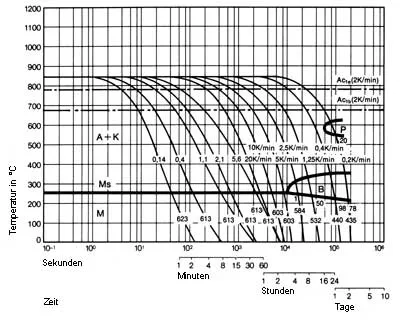

Diagramma di trasformazione per raffreddamento continuo
- Temperatura di austenizzazione: 840°C
- Tempo di mantenimento: 15 minuti
623...435 durezza in HV
- 1...98 costituenti strutturali in %
- 0,14...5,6 parametri di raffreddamento, vale a dire durata del raffreddamento 800 - 500°C
- in s x 10 (alla -2)
- 20 K/min...0,2 K/min
- velocità di raffreddamento in K/min nel range 800 - 500°C
- B...bainite

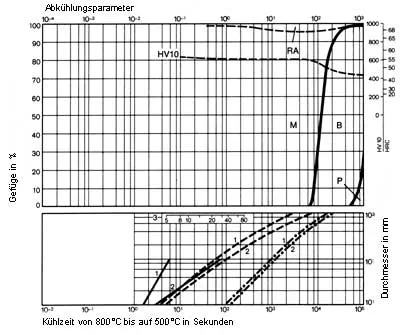

Diagramma quantitativo dei costituenti strutturali
B...bainite
- -- raffreddamento con acqua
- ------ raffreddamento con olio
- – • – raffreddamento con aria
- 1... bordo del pezzo
- 2... centro del pezzo
- 3... provino Jominy: distanza dalla superficie frontale

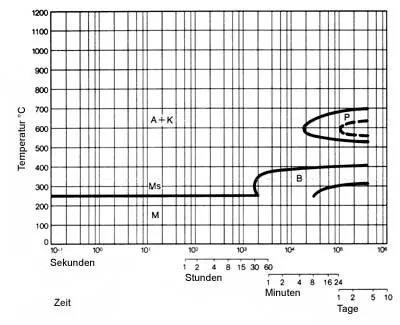

Curva di Bain TTT isoterma
- Temperatura di austenizzazione: 840°C
- Tempo di mantenimento: 15 minuti

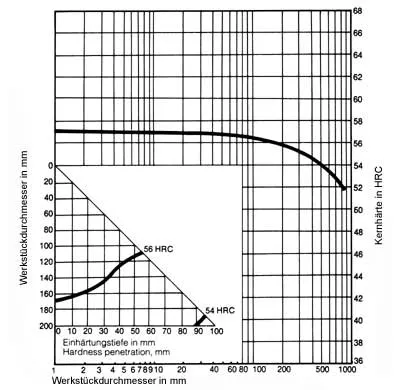

Durezza a cuore e profondità di indurimento in funzione del diametro del pezzo
- Temperatura di tempra: 850°C
- Mezzo temprante: olio
