Daido DRM1
| C | Si | Mn | Cr | Mo | W | V | Co | |
|---|---|---|---|---|---|---|---|---|
| Analisi tipica peso-% | 0,5 | 0,2 | 0,5 | 4,2 | 1,0 | 3,0 | 1,3 | 2,0 |
| Temperature di trattamento | durezza | ||||
|---|---|---|---|---|---|
| Formatura a caldo | Ricottura | Tempra | Rinvenimento | Ricotto | temprato |
| (si prega di informarsi) | 800 - 880°C raffreddamento lento |
1.100 - 1.140°C Raffreddamento in olio, gas o bagno di sale |
550 - 620°C min. 2x rinvenimento, raffreddamento ad aria |
≤ 235 HB | 56 – 58 HRC |
| Proprietà fisiche | ||||||||
|---|---|---|---|---|---|---|---|---|
| Coefficiente di dilatazione termica [10-6/K] | 20 - 100°C | 20 - 200°C | 20 - 300°C | 20 - 400°C | 20 - 500°C | 20 - 600°C | 20 - 700°C | 20 - 800°C |
| 11,2 | 11,4 | 11,7 | 11,9 | 12,2 | 12,4 | 12,7 | 12,3 | |
| Conduttività termica [W/mK] | 25°C | 200°C | 300°C | 400°C | 500°C | 600°C | 700°C | |
| 22,4 | 26,3 | 27,3 | 28,6 | 28,4 | 29,1 | 28,8 | ||
| calore specifico [J/kgK] | 25°C | 200°C | 300°C | 400°C | 500°C | 600°C | 700°C | |
| 413 | 487 | 519 | 562 | 616 | 705 | 840 | ||
Modulo di elasticità = 210 GPa, provino temprato a 1.140°C, rinvenuto 2 volte a 560°C
Microstruttura
DRM1
(al centro della barra ∅ 100mm)
Acciaio convenzionale
(Daido)

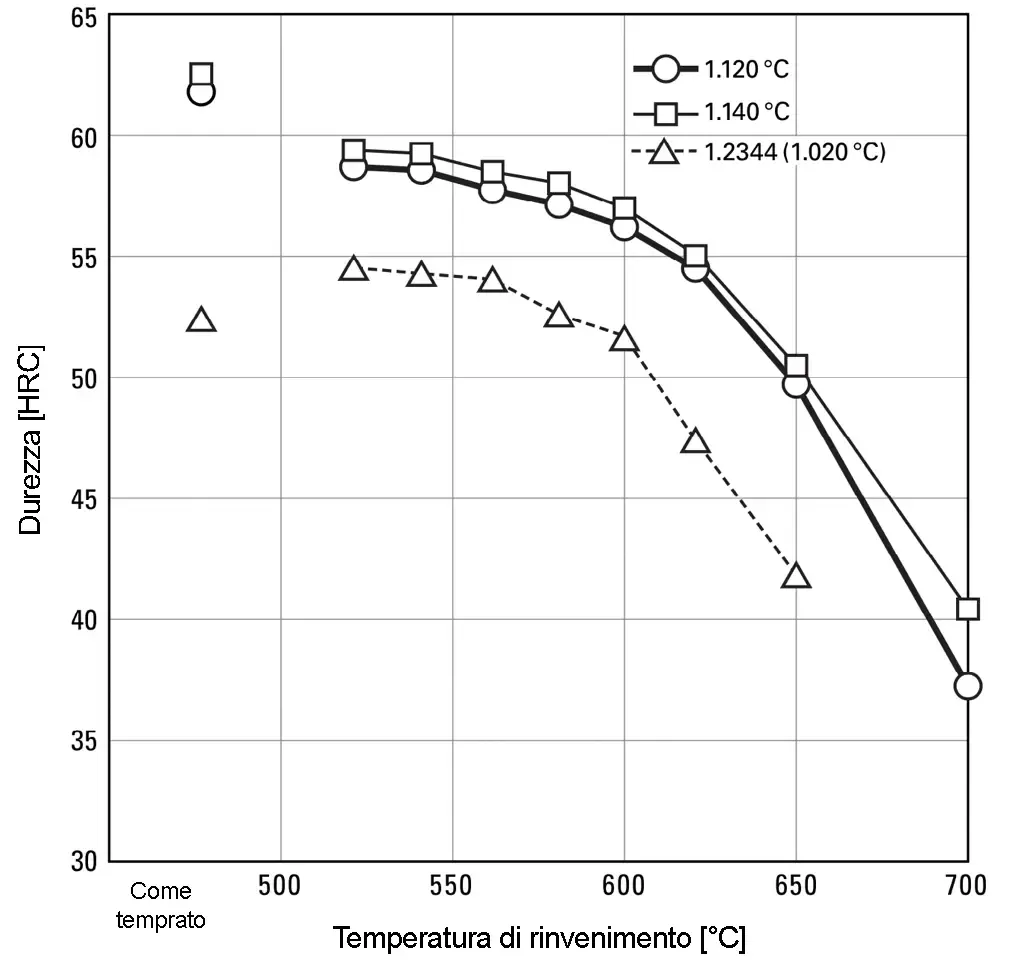

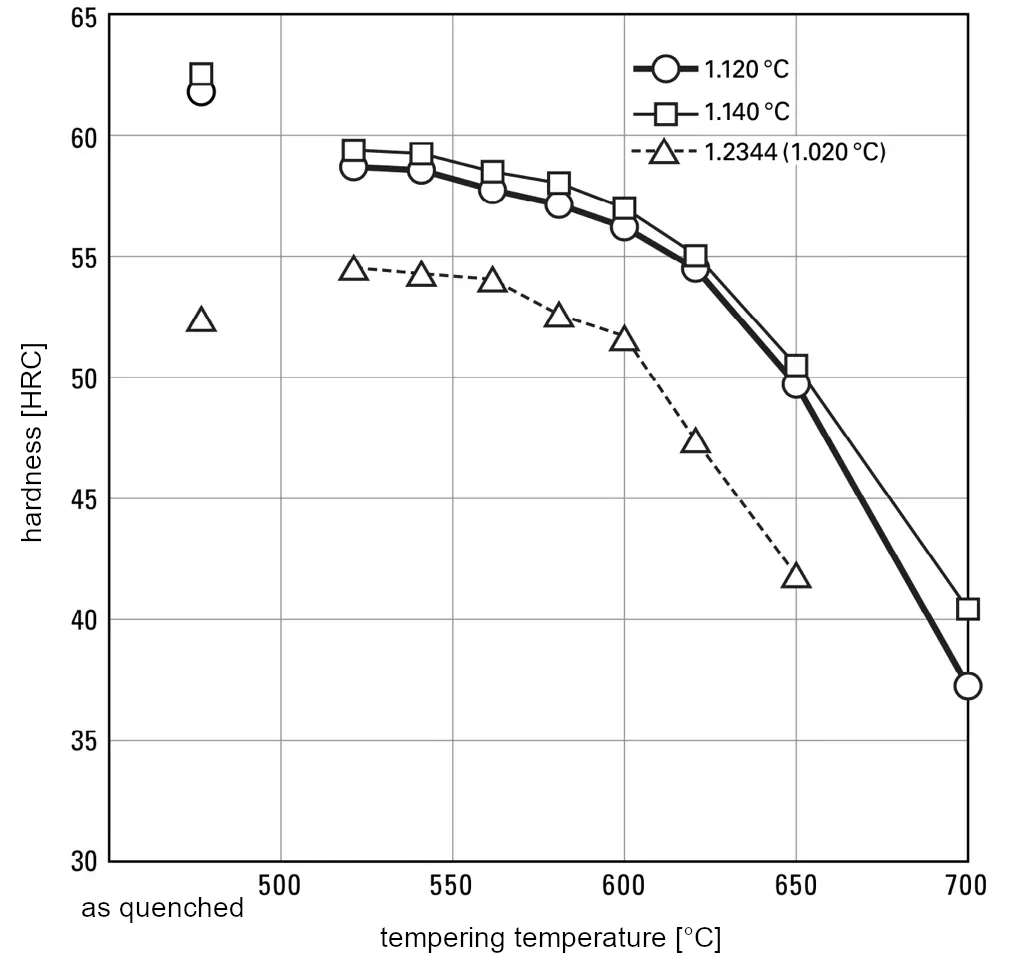

Trattamento di rinvenimento
Provino: quadro 15 mm, tempra in olio, rinvenimento con raffreddamento in aria

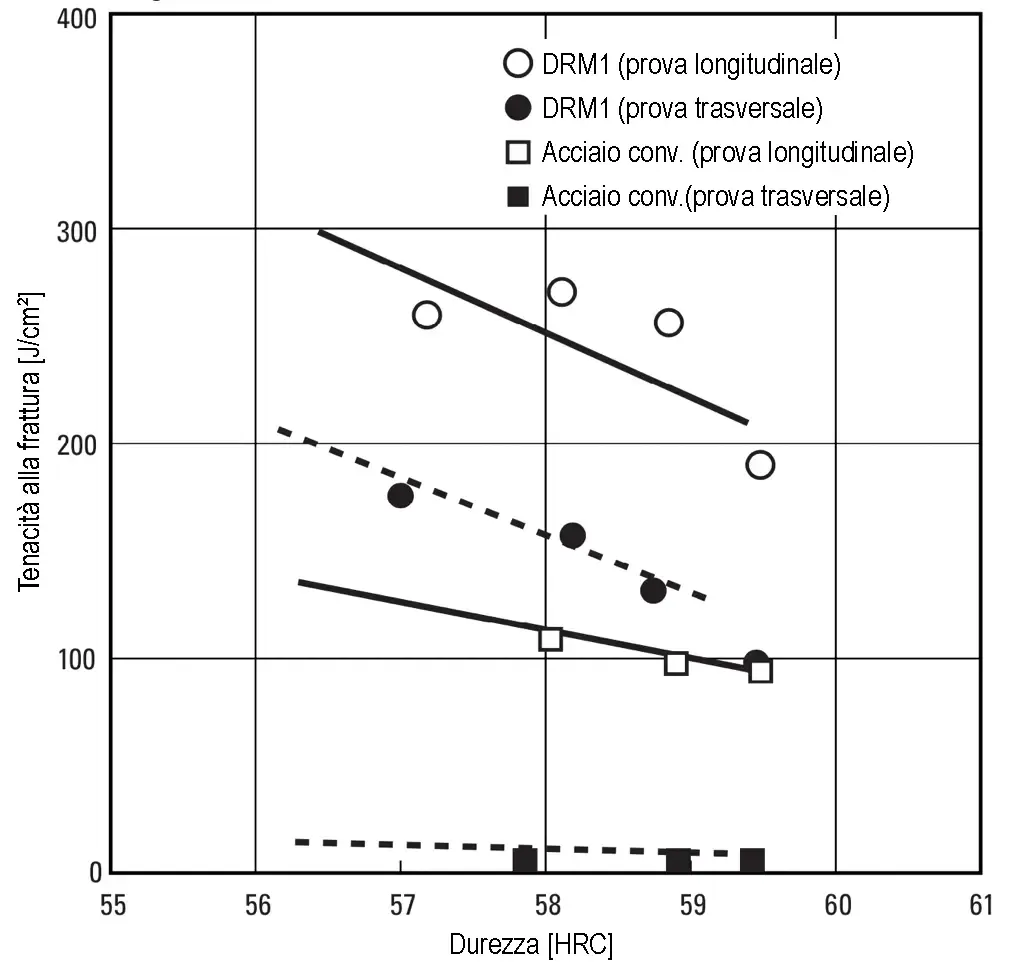

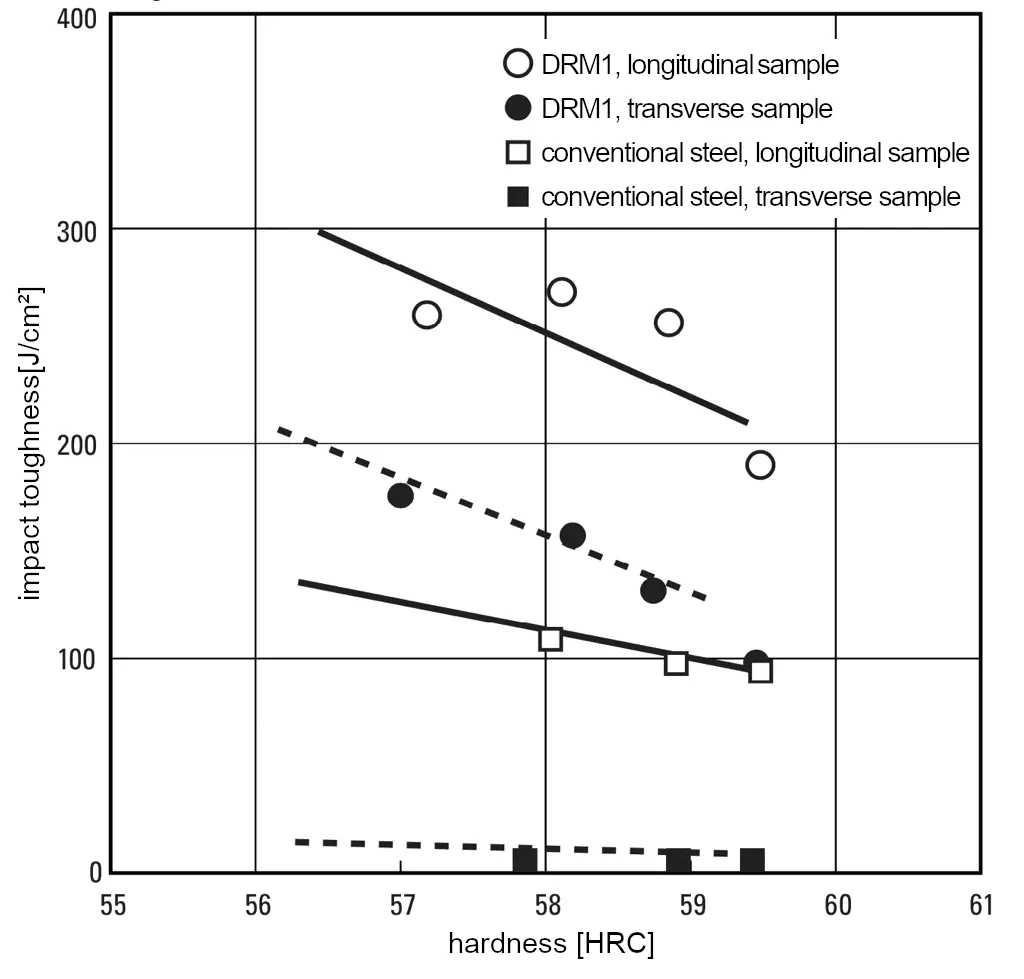

Tenacità all'urto
Provini: prelevati da barra d'acciaio, al centro del ∅ 100 mm, provino con intaglio a U
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, temprato in olio | 540 - 600°C, doppiamente rinvenuto |
| Acciaio convenzionale | 1.120°C, temprato in olio | 540 - 600°C, doppiamente rinvenuto |

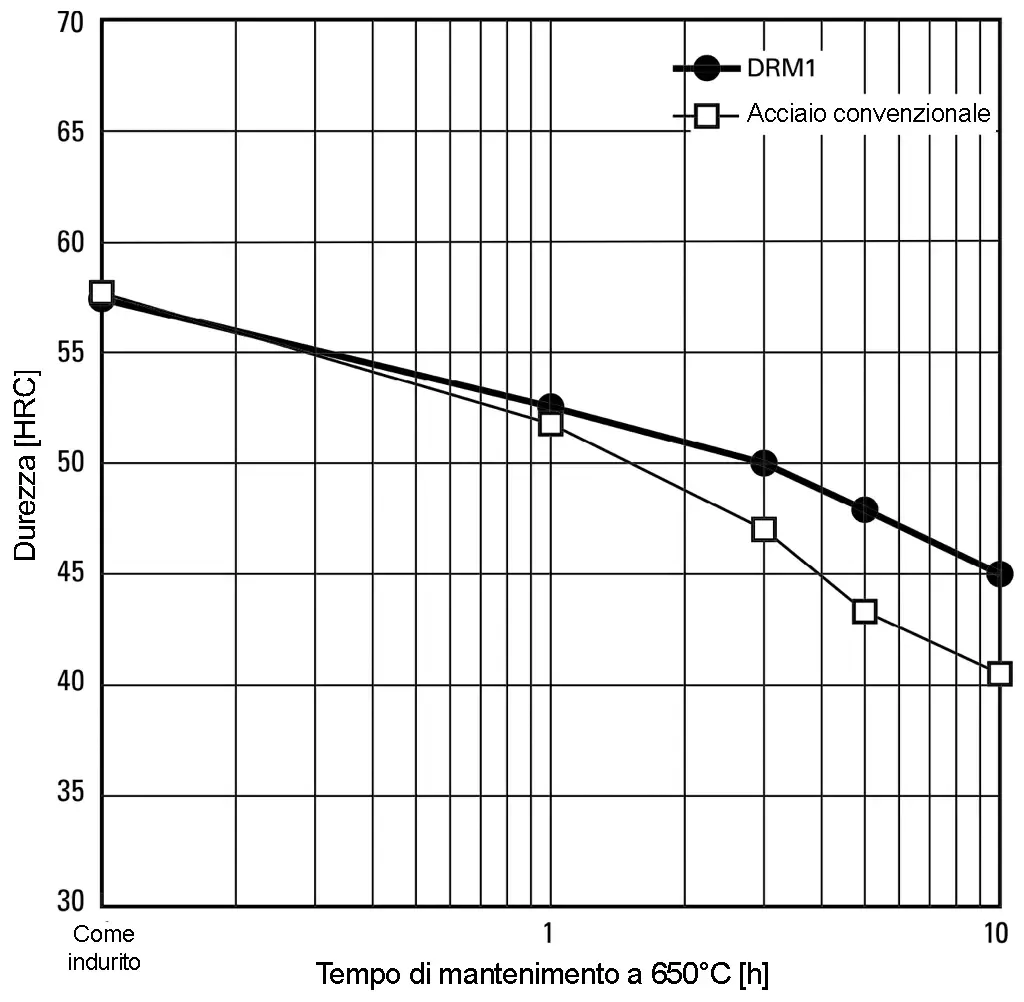

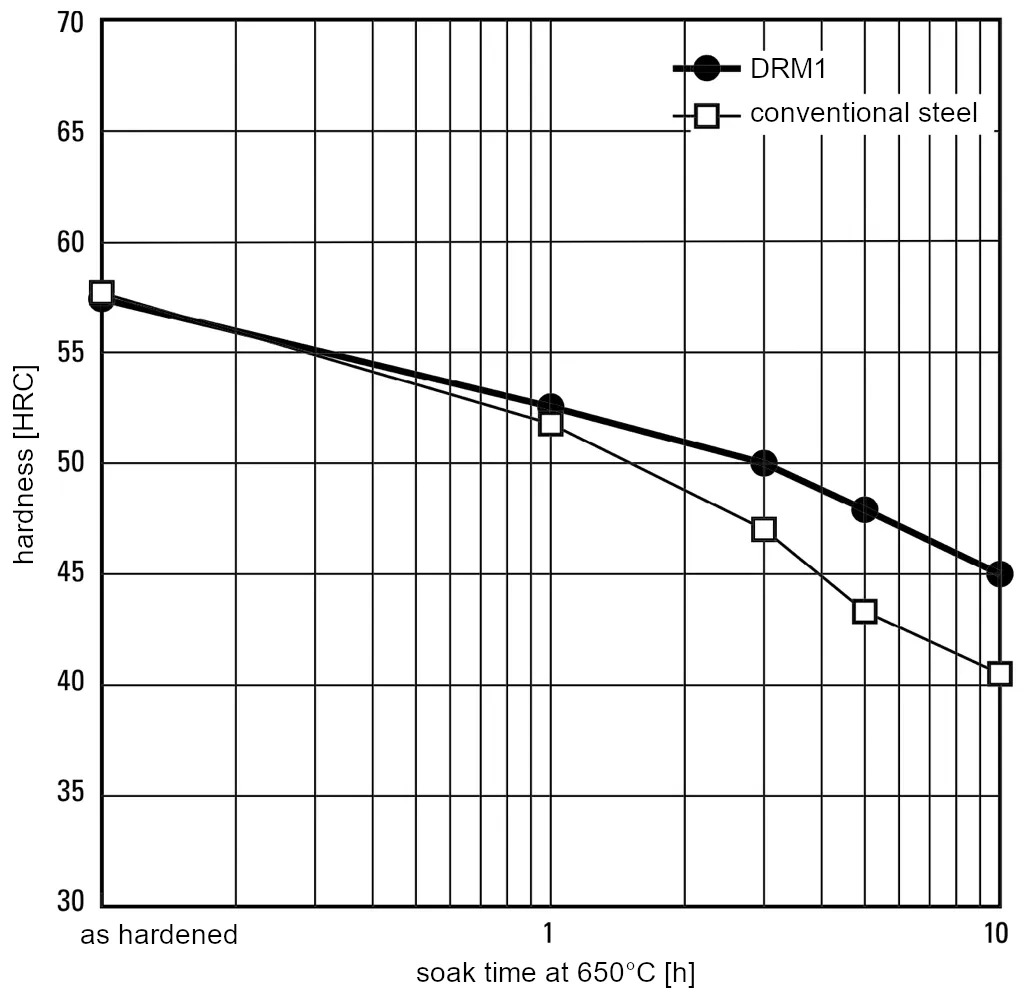

Resistenza al rinvenimento nel tempo
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, temprato in olio | 600°C, doppiamente rinvenuto |
| Acciaio convenzionale | 1.120°C, temprato in olio | 610°C, doppiamente rinvenuto |

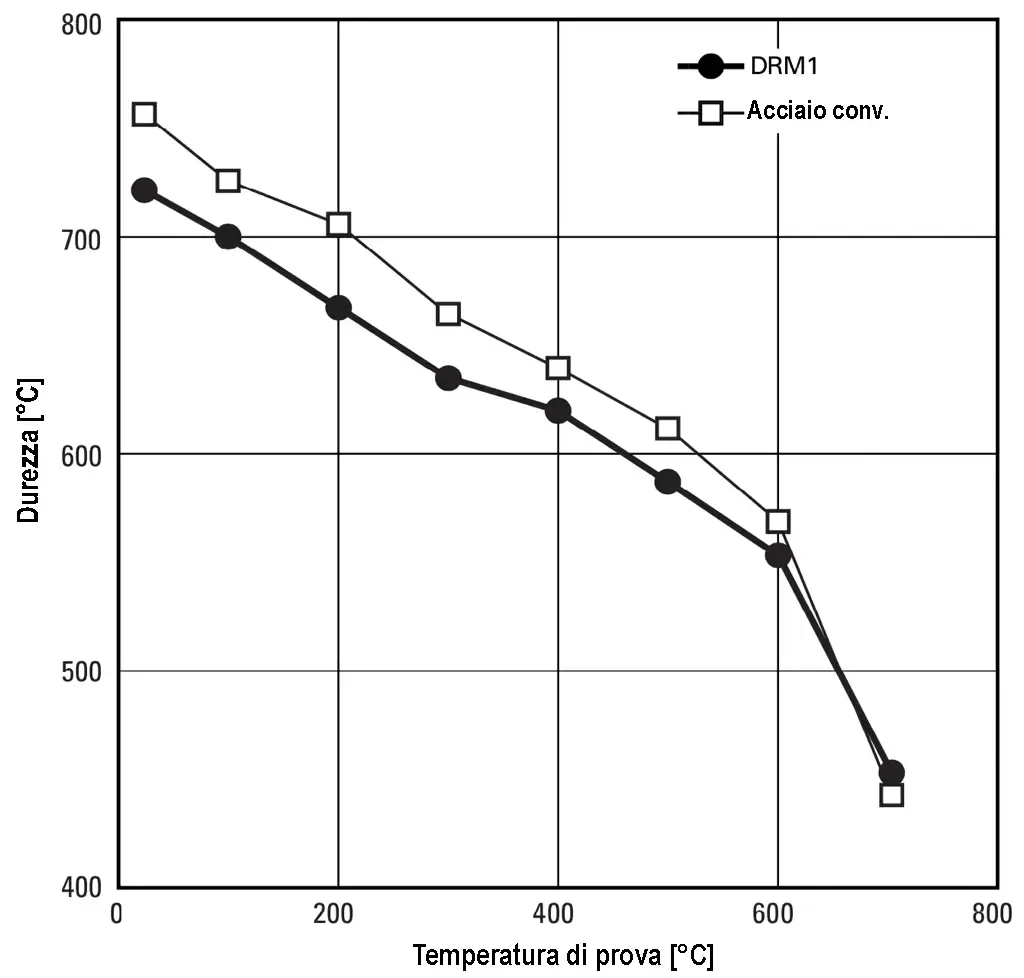

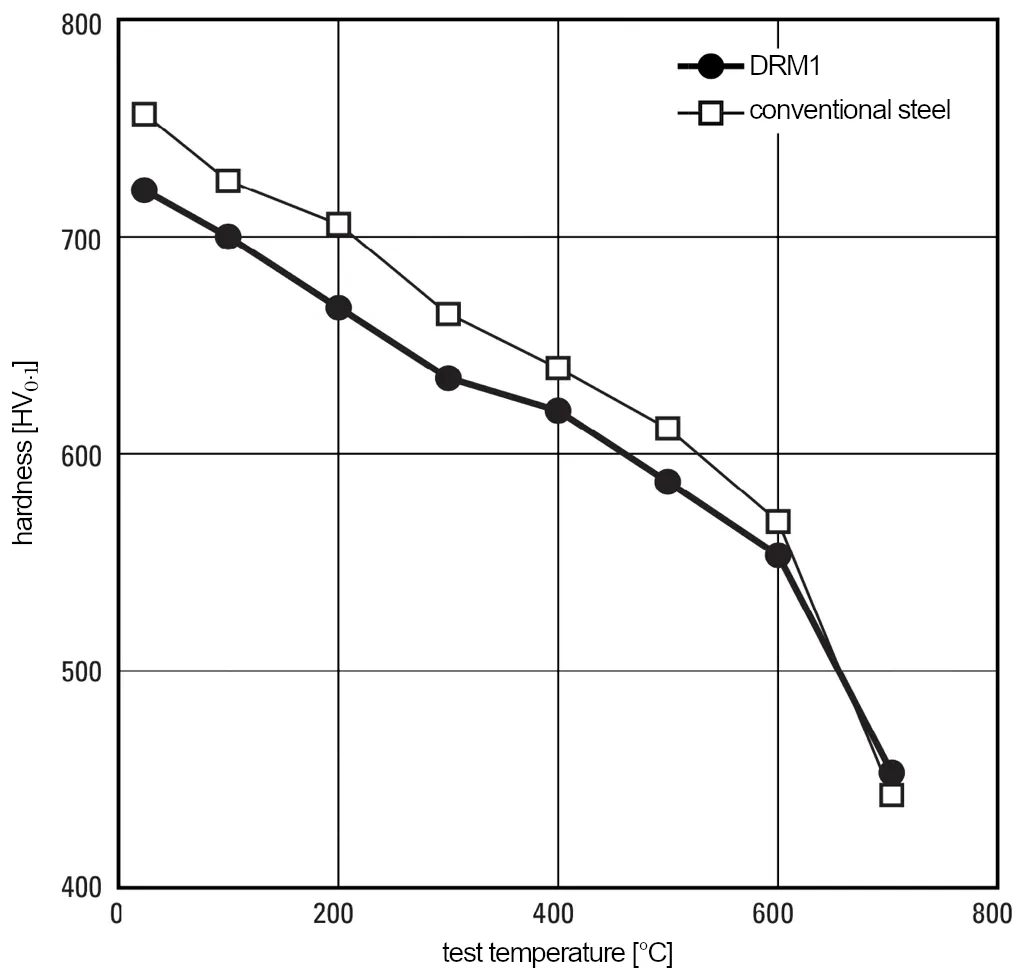

Durezza a caldo
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |
| Acciaio convenzionale | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |

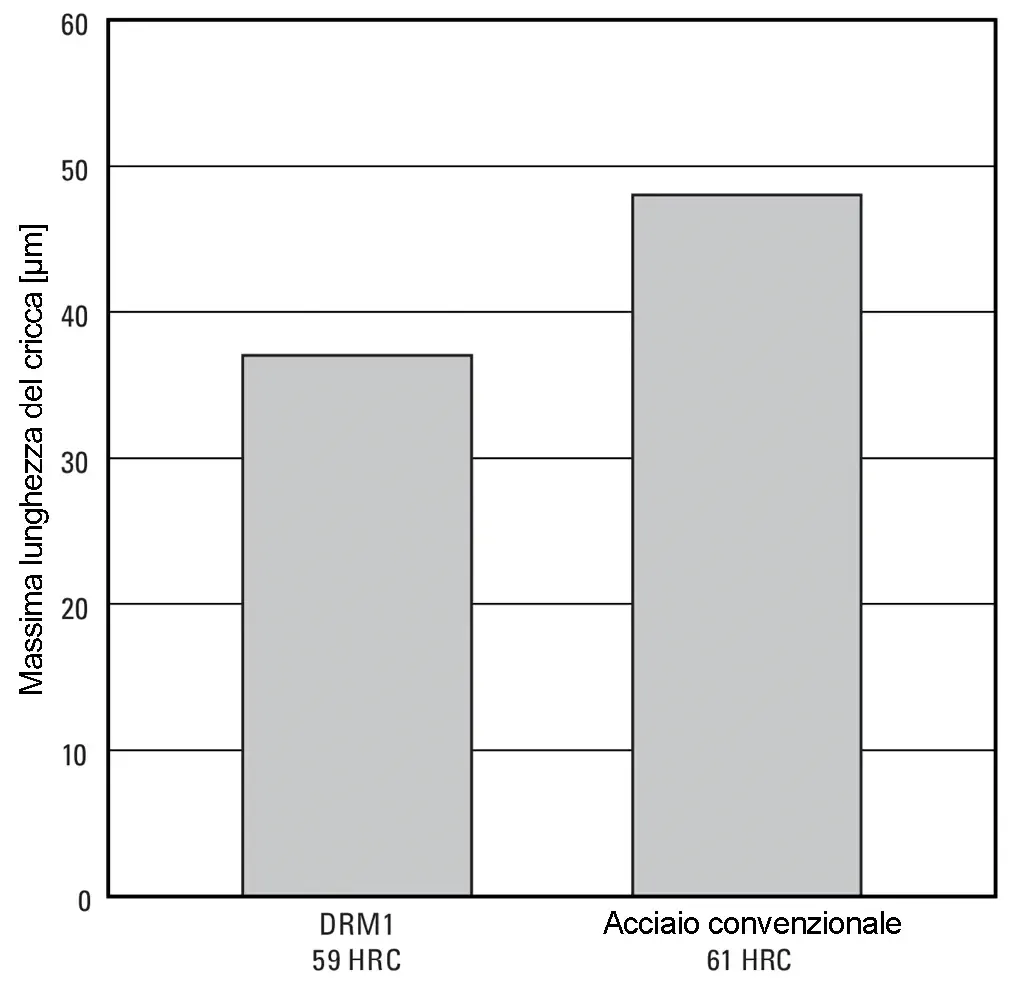

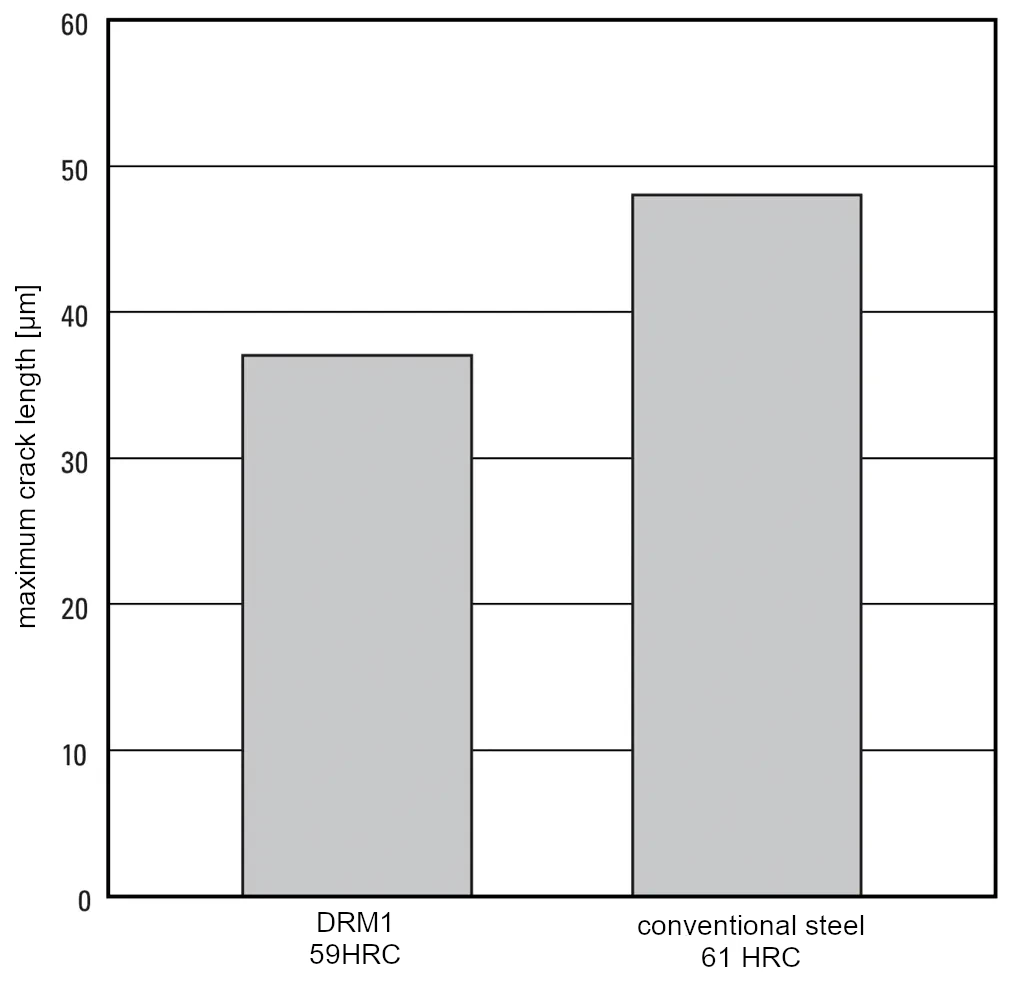

Resistenza alle cricche da fuoco
Provino: ∅ 15 mm, spessore 10 mm
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |
| Acciaio convenzionale | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |
| Metodo di prova | Riscaldare a induzione 1.000 volte a 700°C e raffreddare a 20°C | |

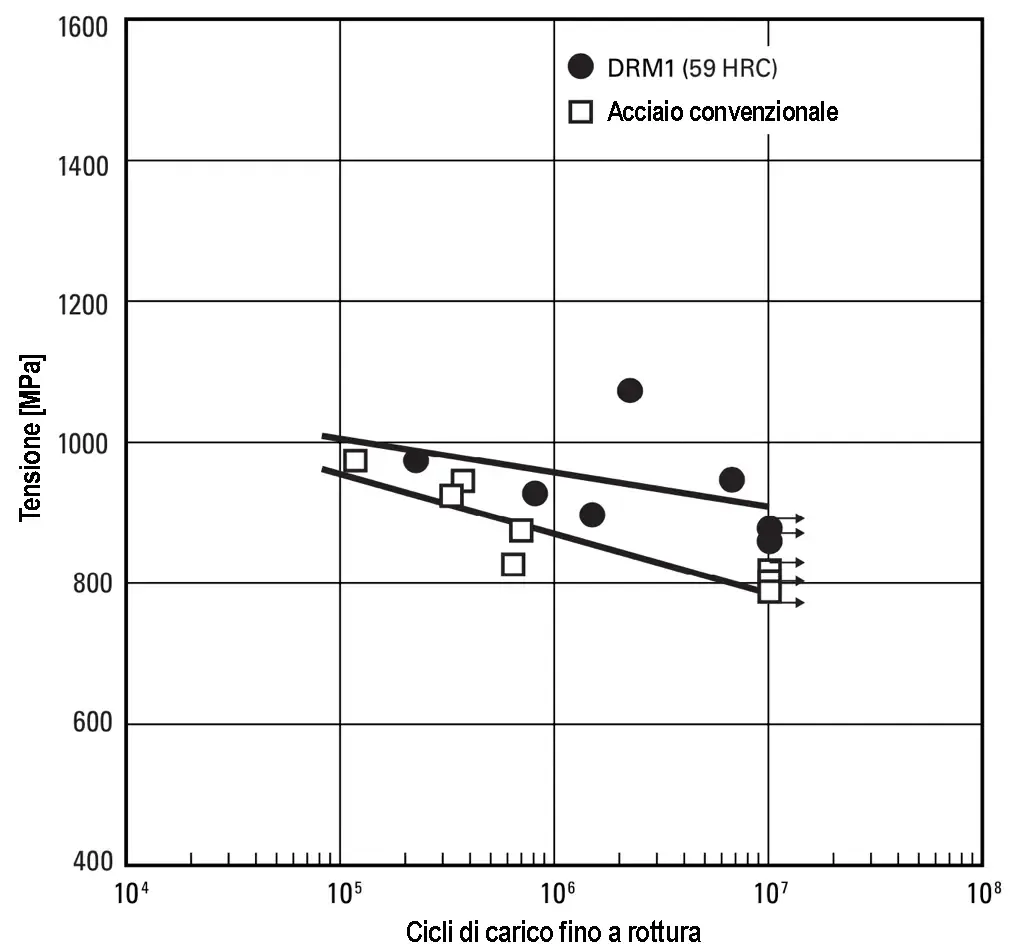

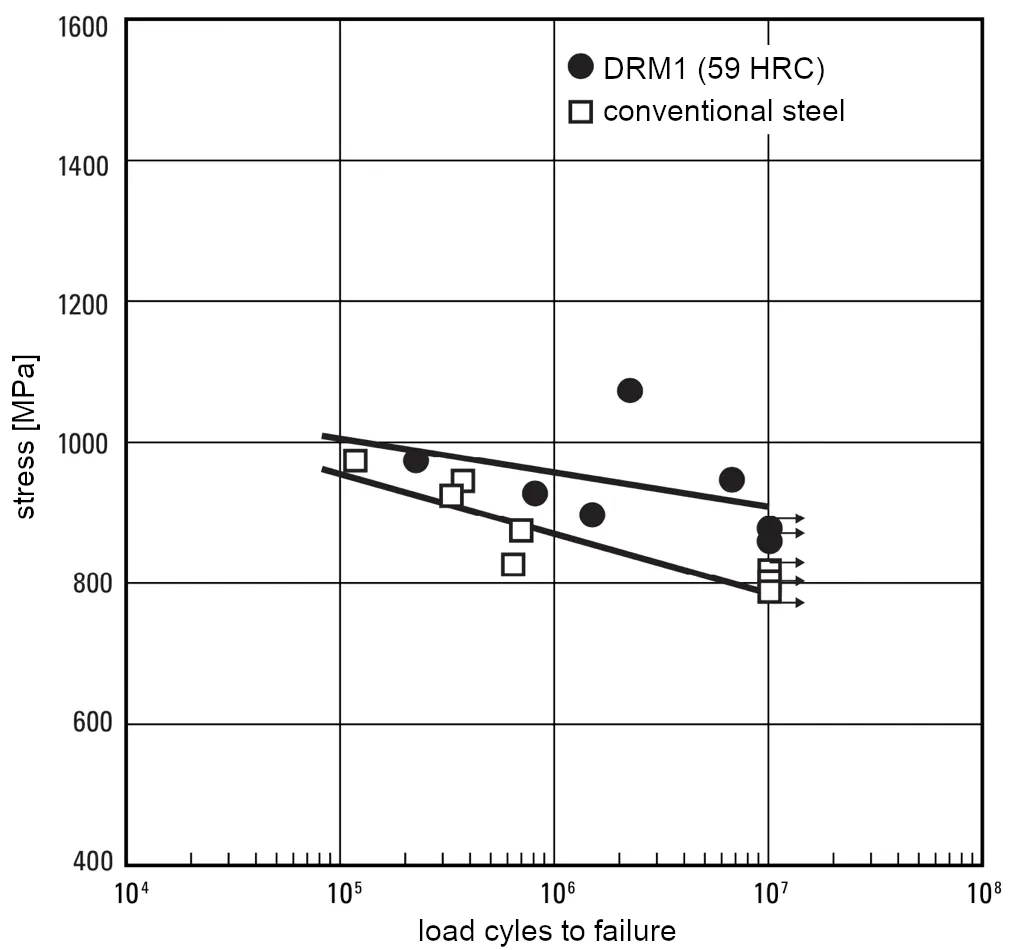

Resistenza alla fatica / Affaticamento del materiale
Provini: dal centro di una barra d'acciaio ∅ 100 mm
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |
| Acciaio convenzionale | 1.140°C, temprato in olio | 560°C, doppiamente rinvenuto |
| Metodo di prova | Prova di Wöhler a temperatura ambiente | |

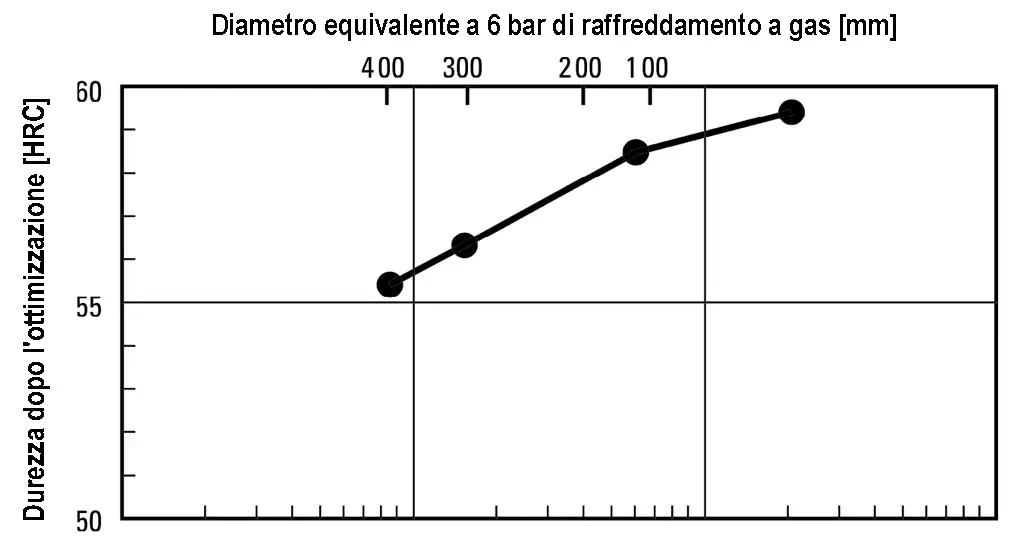

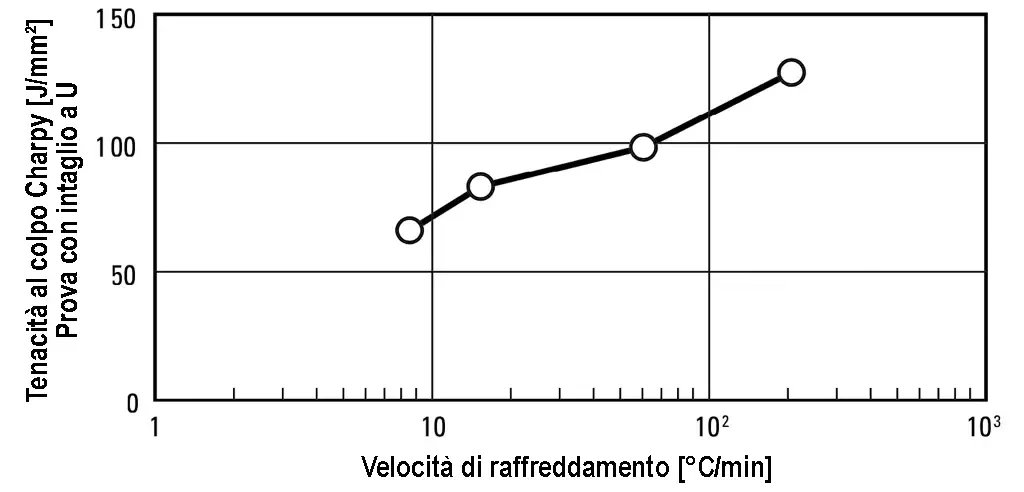

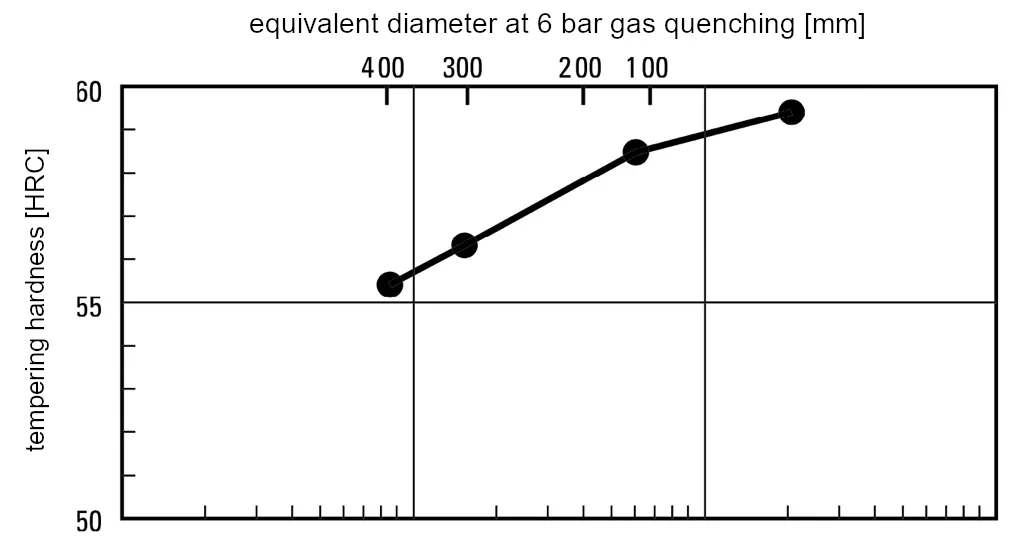

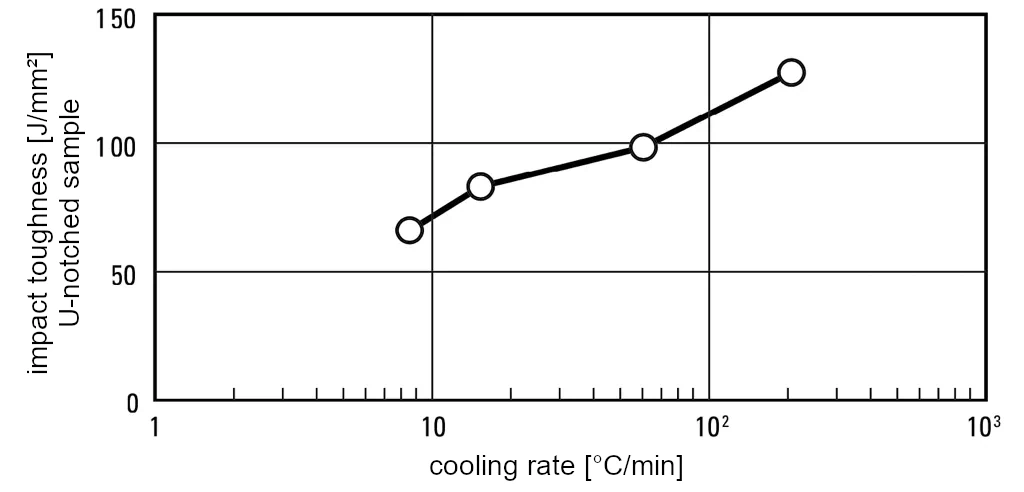

Temprabilità
Provino: acciaio tondo Ø 100 mm
| trattamento termico | ||
|---|---|---|
| Tempra | Rinvenimento | |
| DRM1 | 1.140°C, 200°C/min corrispondente alla tempra in olio | 560°C, doppiamente rinvenuto |

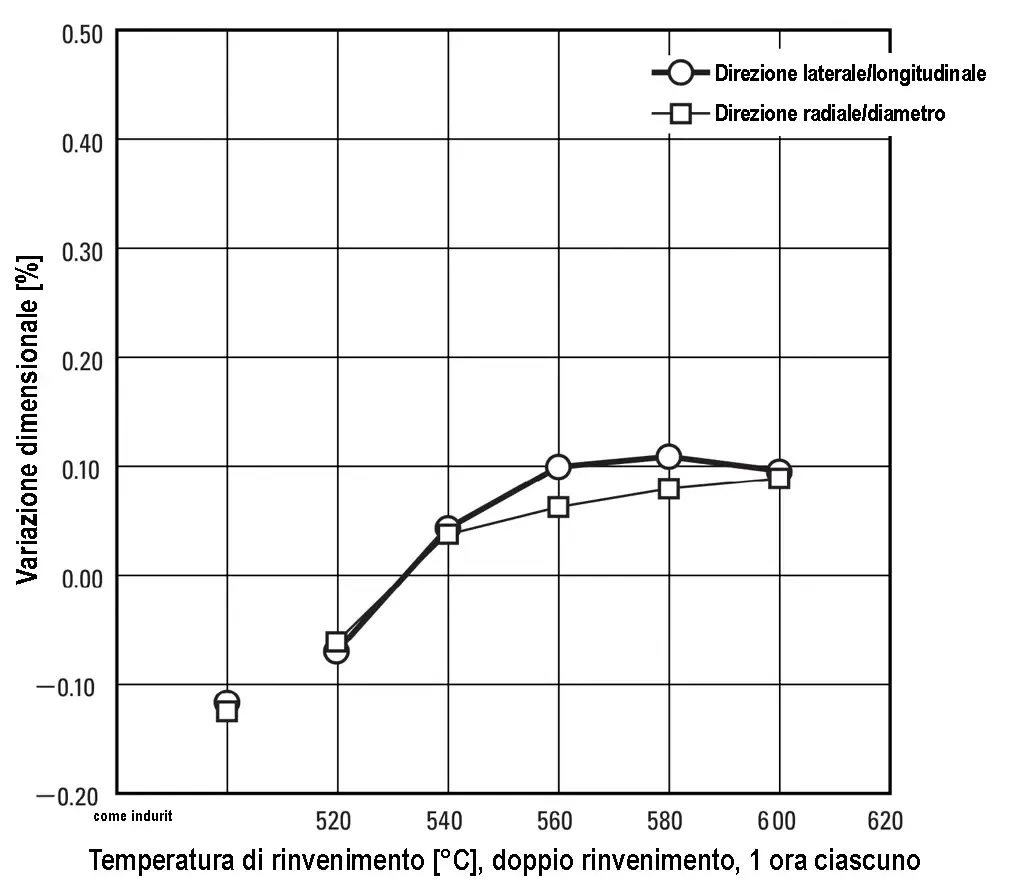

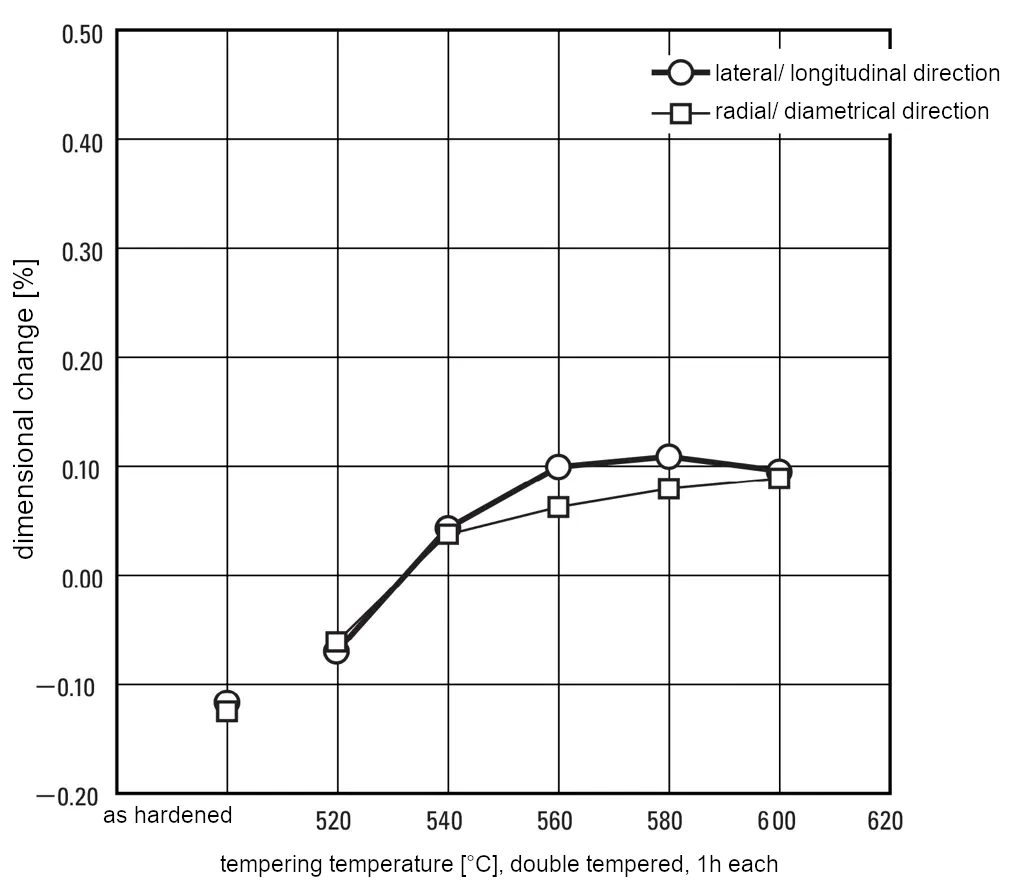

Variazione dimensionale durante la tempra
Provini: barra d'acciaio ∅ 100 mm x 60 mm di lunghezza
| trattamento termico | |
|---|---|
| Tempra | |
| DRM1 | 1.140°C, temprato in olio |

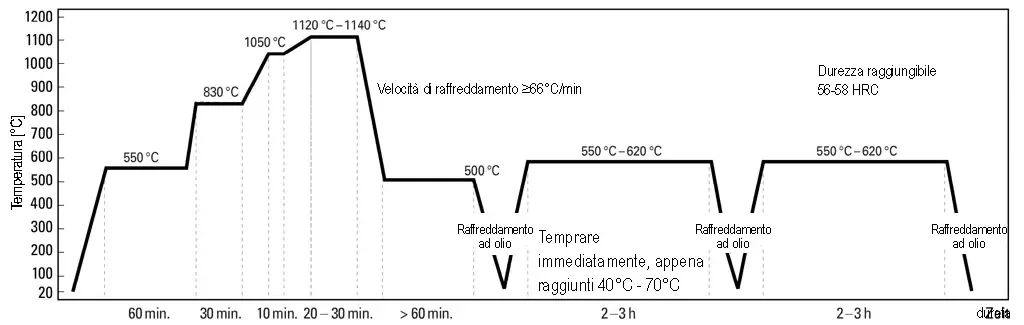

Processo di tempra

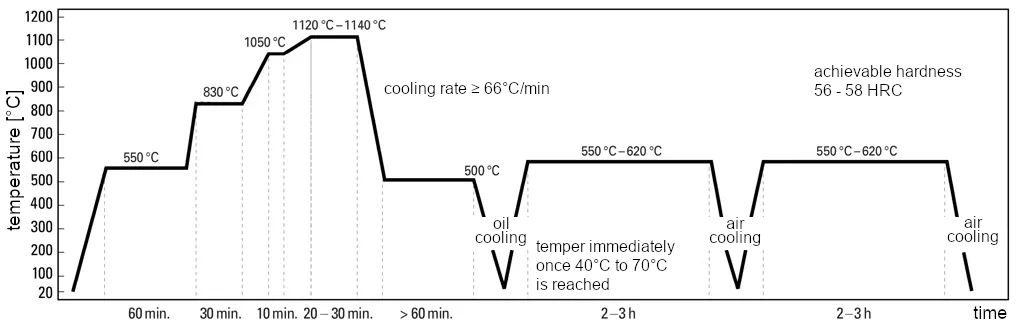

Bagno di sale

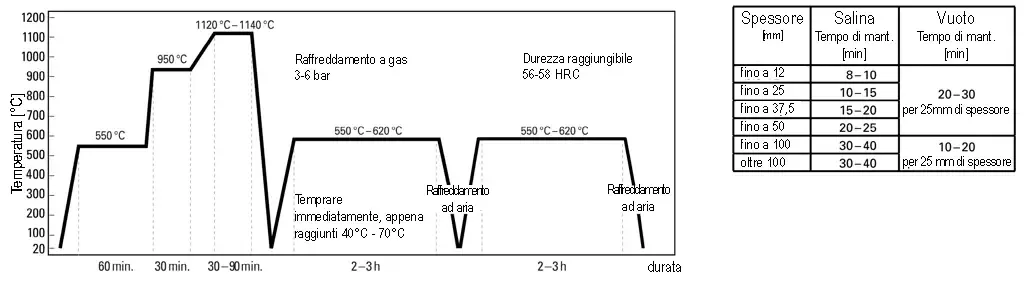

Vuoto
Nitrurazione
Esempio della microstruttura di una superficie nitrurata dopo il processo PS di Daido Amistar.

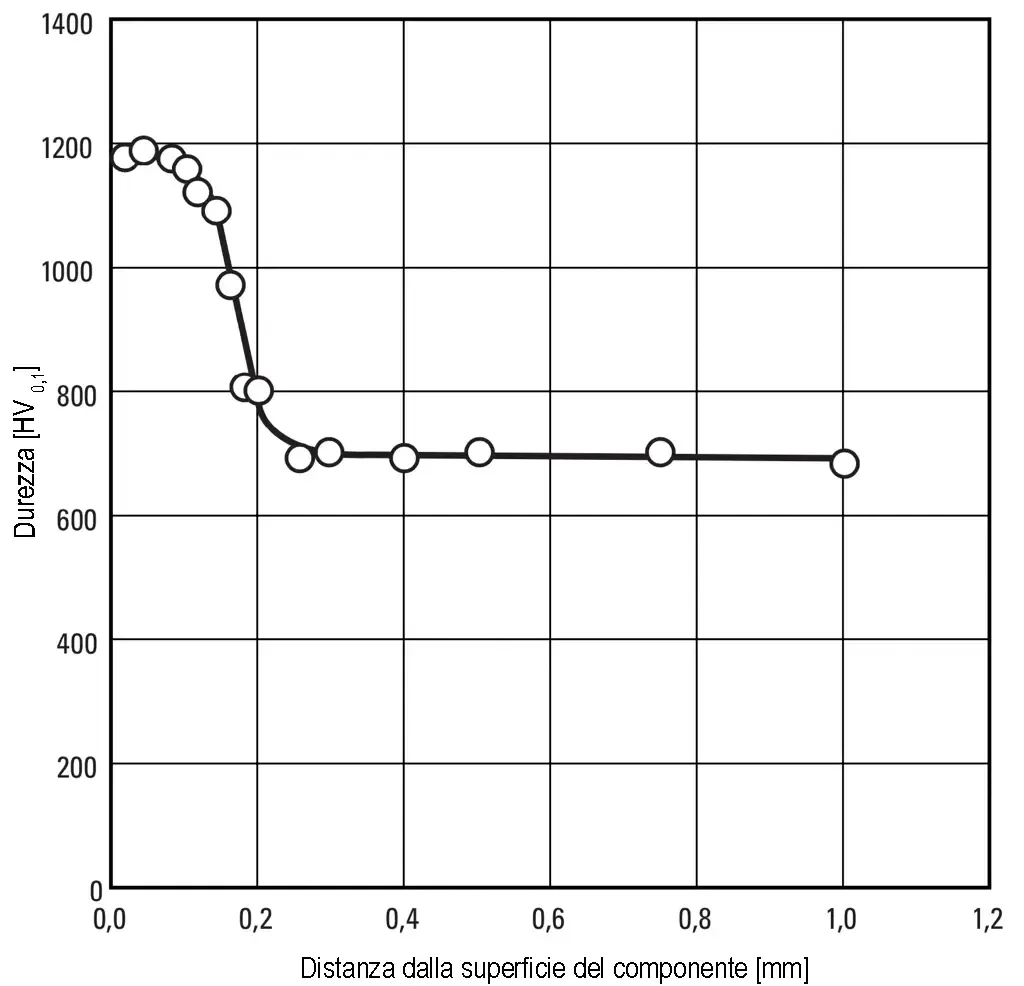

Profilo di durezza dopo nitrurazione
La durezza superficiale raggiunge 1.200 HV con NHD = 0,2 mm.
I valori indicati sono sempre valori tecnici rappresentativi basati sulle nostre indagini. Salvo diversa indicazione, non costituiscono garanzie. Si prega di consultarci per casi individuali.
