1.7131
Lessico dell'acciaio
1.7131 16 MnCr 5
1.7131 (16 MnCr 5)
AISI 5115, BS 527 A 19, AFNOR 16 MC 5
| Composizione chimica in % | C | Si | Mn | Cr | Mo | Ni | V |
|---|---|---|---|---|---|---|---|
| 0,16 | 0,22 | 1,12 | 0,99 | 0,02 | 0,12 | 0,01 |
Acciaio da cementazione per la produzione di componenti fortemente sollecitati e resistenti all'usura di qualsiasi tipo.
Questo materiale è disponibile come materiale grezzo (tondo e piatto), come VarioPlan con spessore lavorato di precisione nonché sotto forma di semilavorato realizzato in base alle indicazioni del cliente.

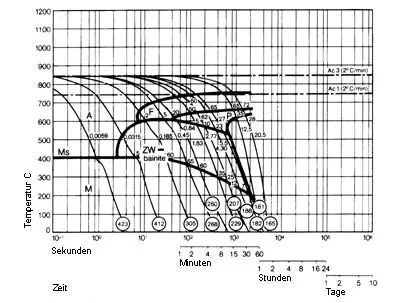

Diagramma di trasformazione per raffreddamento continuo
- Temperatura di austenizzazione: 870°C
- Tempo di mantenimento: 10 minuti
Durezza in HV
- 2...72 costituenti strutturali in %
- 0,0059...20,5 parametri di raffreddamento, vale a dire durata del raffreddamento 800 - 500°C in s x 10 (alla -2)

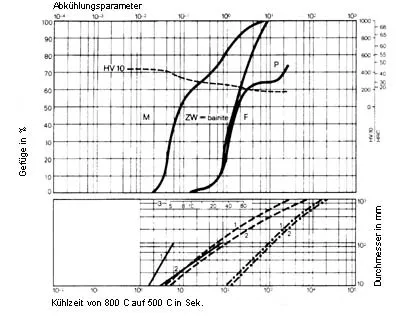

Diagramma quantitativo dei costituenti strutturali
- --raffreddamento con acqua
- ------- raffreddamento con olio
- – • – raffreddamento con aria
- 1... bordo del pezzo
- 2... centro del pezzo
- 3... provino Jominy: distanza dalla superficie frontale

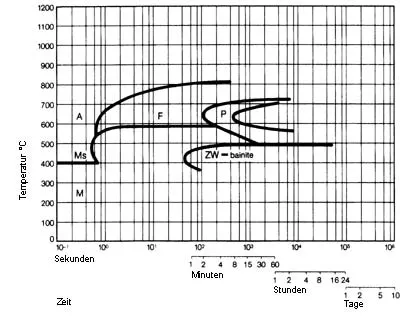

Curva di Bain TTT isoterma
- Temperatura di austenizzazione: 870°C
- Tempo di mantenimento: 10 minuti

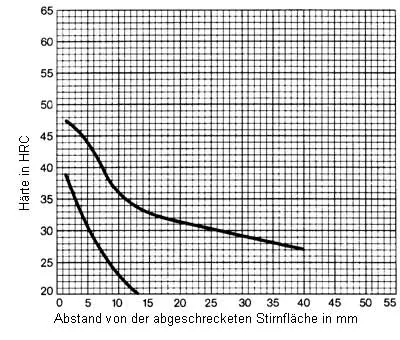

Prova di Jominy
- Temperatura di tempra: 870°C
