Toolox 46
| C | Si | Mn | P | S | Cr | Mo | Ni | |
|---|---|---|---|---|---|---|---|---|
| max. | 0,41 | 1,24 | 1,04 | 0,01 | 0,003 | 1,88 | 2,18 | 2,2 |
| min. | 0,24 | 0,46 | 0,56 | 1,18 | 1,78 |
Toolox 46 è un acciaio per utensili temprato e rinvenuto, progettato per ridurre al minimo le tensioni residue. Questo materiale presenta quindi un'ottima stabilità dimensionale durante la lavorazione. Toolox 46 si basa sul collaudato Toolox 44, ma con una composizione chimica modificata che lo rende la scelta perfetta per le applicazioni più esigenti di utensili a caldo. Nonostante l'elevata durezza, la lavorazione può essere eseguita senza problemi con normali utensili in metallo duro.
| durezza (Valore garantito) |
HBW 430 – 490 (corrisponde a ca. 42,5 – 49 HRC) | |
| Resilienza (Valore garantito) |
Temperatura di prova 20°C |
Per tondo (forgiato) in Toolox 46: Per materiale forgiato piatto in Toolox 46: Per materiale piatto laminato in Toolox 46: |
| Resistenza alla trazione (Valore convertito) |
Resistenza alla trazione ca. 1.600 MPa | |
| Controllo a ultrasuoni (Valore garantito) |
Acciaio tondo: Controllo a ultrasuoni secondo EN 10 308 con requisiti aggiuntivi secondo SSAB V6. Lamiere: Controllo a ultrasuoni secondo EN 10 160 con requisiti aggiuntivi secondo SSAB V6. Forgiati: Controllo a ultrasuoni secondo EN 10 228-3 con requisiti aggiuntivi secondo SSAB V6. |
|
| Proprietà di attacco chimico (Impegno di garanzia) |
Toolox 46 soddisfa i requisiti di cui a NADCA 207–2006. | |
| Dimensioni |
Materiale rotondo: Ø 151 a 353 mm Lamiera laminata: 60 a 130 mm Piatti forgiati: 150 a 320 mm |
|
| Stato di fornitura |
Temprato e rinvenuto ad almeno 590°C. Privo di scaglia di laminazione, senza riparazioni di saldatura. |
|
| trattamento termico | Toolox 46 non è previsto per un ulteriore trattamento termico. Se questo materiale viene sottoposto a un ulteriore trattamento termico superiore a 590°C dopo la consegna, le proprietà nicht sono più garantite. La nitrurazione o il rivestimento sono possibili a temperature inferiori a 590°C. | |
| Controllo |
Test di durezza: In conformità a EN ISO 6506-1 Acciaio tondo: La durezza viene misurata su una superficie fresata, con impronte posizionate come per la prova di resilienza secondo EN 10 083. Lamiere: Durezza controllata su una superficie fresata a 0,5 – 2 mm sotto la superficie della lamiera. Forgiati: La durezza viene misurata su una superficie fresata a 12,5 mm sotto la superficie ordinata. Prova di resilienza: In conformità a EN 10 025, EN ISO 148 con mazza battente da 2 mm. |
|
| tolleranze |
Acciaio tondo: EN 10 060 Lamiere: In conformità alla garanzia sullo spessore Toolox (più restrittiva rispetto a EN 10 029 Classe C), lunghezza e larghezza secondo EN 10 029 Forgiati: EN 10 029 |
|
| Proprietà della superficie |
Lamiere: In conformità a EN 10 163-2 Classe B, Sottoclasse 3 Forgiati: segato / tornito / fresato |
|
| pianura | Lamiere: In conformità alle garanzie di planarità Toolox (più restrittive rispetto a EN 10 029 Classe N, tipo di acciaio L) | |
| Prodotti | Acciaio piatto di precisione (dimensioni speciali), VarioPlan, VarioRond e tagli di materiale grezzo. Componenti per macchine e guide lineari personalizzati secondo le vostre specifiche e disegni. | |
Proprietà meccaniche (valori tipici*)
| Forma del prodotto | Dimensioni [mm] | Durezza garantita [HBW] | Durezza tip. [HRC]* | Resilienza garantita min [J] | Resistenza alla trazione tip. Rm [MPa]* |
|---|---|---|---|---|---|
| Materiale rotondo | Ø 151 a 353 mm | 430 - 490 | 46 | 11 (Longitudinale) | 1.600 |
| Lamiera laminata | 60 a 130 mm | 430 - 490 | 46 | 8 (trasversale) | 1.600 |
| Piatti forgiati | 150 a 320 mm | 430 - 490 | 46 | 11 (Longitudinale) | 1.600 |
Toolox 46 viene testato per durezza e resilienza a temperatura ambiente.
* Valori indicativi solo a scopo informativo.

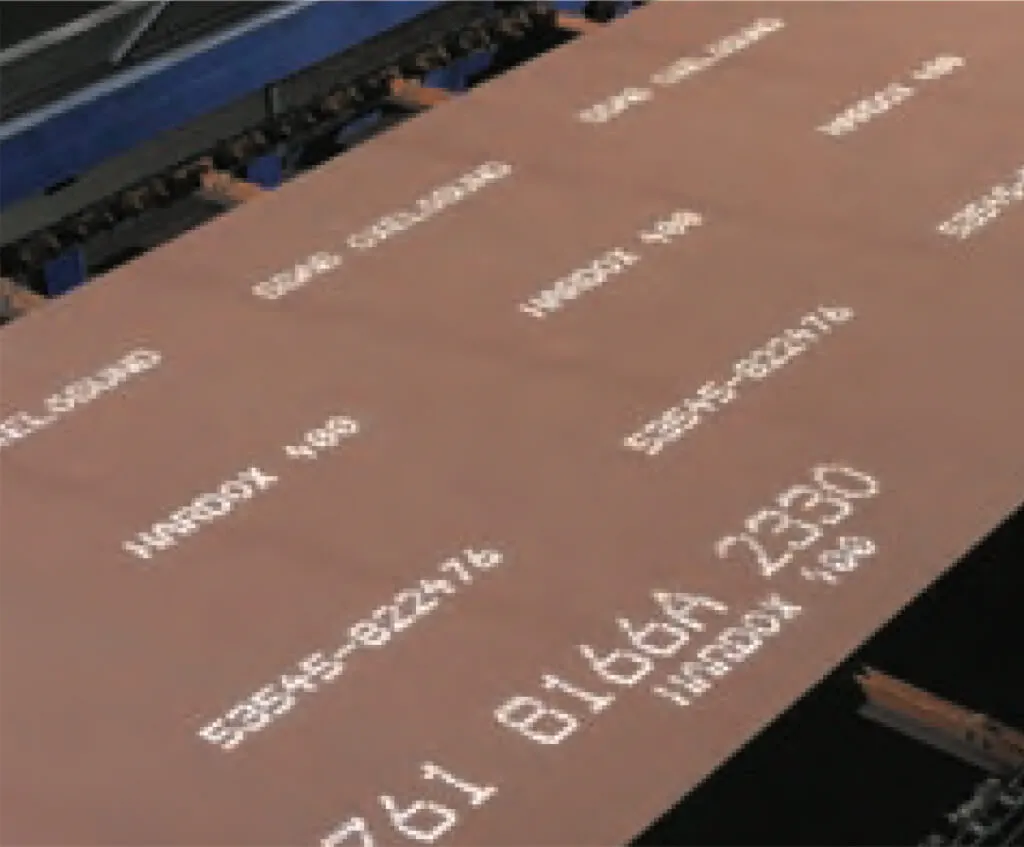

Verniciatura antiruggine
pianura
Tabella di conversione della durezza per Toolox e Hardox
| Resistenza alla trazione MPa |
715 | 790 | 820 | 861 | 935 | 995 | 1.011 | 1.090 | 1.169 | 1.245 | 1.328 | 1.412 | 1.494 | 1.580 | 1.758 | 1.940 | 2.130 |
| Durezza Vickers HV |
205 | 233 | 243 | 261 | 289 | 311 | 317 | 345 | 373 | 401 | 429 | 458 | 485 | 514 | 569 | 627 | 682 |
| Durezza Brinell HBW |
225 | 250 | 260 | 275 | 300 | 320 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 550 | 600 | 650 |
| Rockwell HRC |
19 | 22,5 | 24 | 26 | 29 | 32 | 32,5 | 35,5 | 38 | 40 | 42,5 | 44,5 | 46,5 | 49 | 52,5 | 55 | 57,5 |
